防滲膜厚度規(guī)格有：0.25mm, 0.35mm, 0.50mm, 0.75mm 1.0mm 1.5mm 2.0mm

　　長度規(guī)格有：寬1~6m，長度任意可按要求定做。

　　種類分為：HDPE土工膜，LDPE土工膜，LLDPE土工膜等。 其中用途較為廣泛的是HDPE土工膜。

　　HDPE土工膜根據(jù)用途的不同分為：光面HDPE土工膜，單糙面HDPE土工膜，雙糙面HDPE土工膜。其中光面土工膜的標準分為老國標、國標、城建等。

　　復(fù)合土工膜(復(fù)合防滲膜)分為一布一膜和兩布一膜，幅寬4-6m，重量為200-1500g/m2，抗拉、抗撕裂、頂破等物理力學性能指標高。

　　1 拉伸強度Mpa ≥17≥25

　　2 斷裂伸長率% ≥450≥550

　　3 直角撕裂強度 N/mm≥80≥110

　　4 碳黑含量 %≥2

　　5 耐環(huán)境應(yīng)力開裂F20h ≥1500

　　6 200℃時氧化誘導(dǎo)時間min ≥20

　　7 水蒸氣滲透系數(shù)g﹒cm/(cm﹒s﹒Pa) ≤1.0×10-12≤1.0×10-16

　　8 -70℃低溫沖擊脆化性能通過

　　9 尺寸穩(wěn)定性%±3


　　hdpe防滲膜焊接施工要求有哪些?

　　1.熱鍥焊機焊接工序分為：調(diào)節(jié)壓力設(shè)定溫度設(shè)定速度焊縫搭接檢查裝膜入機啟動馬達加壓焊接。

　　2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當有雜物時必須在焊接前

　　3.每天焊接開始時，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm, 并用拉力機現(xiàn)場進行剝離和剪切試驗,試樣合格后,便可用當時調(diào)整好的速度、壓力、溫度進行正是焊接。 試樣上需標明日期、時刻、環(huán)境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào)。

　　4.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。

　　5.在遇上土工膜長度不夠時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。

　　6.相鄰?fù)凉つず缚p應(yīng)盡量錯縫搭接，膜塊間形成的結(jié)點，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點處應(yīng)用擠壓焊機加強。

　　7.焊膜時不許壓出死折，鋪設(shè)HDPE土工膜時，根據(jù)當?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。

　　8.當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的。


　　HDPE防滲膜焊接施工的要求：

　　1.熱鍥焊機焊接工序分為：調(diào)節(jié)壓力 設(shè)定溫度 設(shè)定速度 焊縫搭接檢查 裝膜入機 啟動馬達 加壓焊接。2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。

　　2.當接縫處有結(jié)露、潮濕、泥沙等影響時，處理后再進行焊接。

　　3.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外。

　　4.溫度低于5℃時，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對焊機進行預(yù)熱處理。

　　5.擠壓焊接機在焊接過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損較嚴重時應(yīng)及時更換滑塊，以免損傷膜面。

　　6.土工膜在焊接時應(yīng)該采用穩(wěn)壓性能好的發(fā)電機供電，在特殊情況下采用當?shù)赜秒姇r，必須使用穩(wěn)壓器

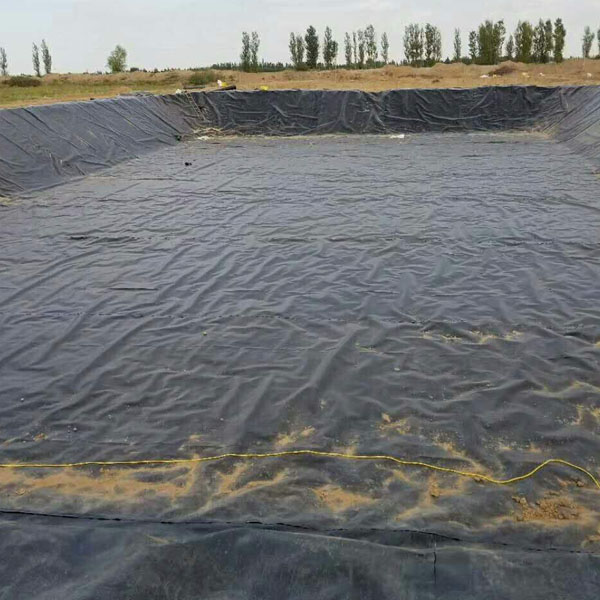

　　HDPE防滲膜的厚度不同價格也不一樣，厚度一般根據(jù)用途來設(shè)計。一般養(yǎng)殖用防滲膜價格在4元-6元之間。蓄水池防滲膜價格在7-10元之間。工程防滲膜價格在10-30元之間。歡迎蒞臨德州考察，這里的防滲膜廠家很多，總有適合你。

　　價格來源網(wǎng)絡(luò)，僅供參考?，F(xiàn)在市面上一般都是賣150-260元左右一平米的，質(zhì)量好一點的，價格相對會比較貴一點的，性價比不同價格也是相對比較不同的，還有牌子也是相對比較重要的，主要還是看自己的選擇抗拉、抗撕裂、頂破等物理力學性能指標高，能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。以上價格來源于網(wǎng)絡(luò)，僅供參考
